冷热冲击试验箱制冷系统冷凝器介绍

文章出处：责任编辑：发表时间：2017-03-09

冷热冲击试验箱制冷系统冷凝器介绍
冷热冲击试验箱制冷系统冷凝器的作用是将通过压缩机而形成的高温高压气体状制冷剂冷却后变成液体制冷剂，达到向周围环境散热的目的。
冷热冲击试验箱一般采用风冷式冷凝器，而风冷式冷凝器又可以分为空气自然对流式和空气强制对流式两种。空气自然对流式具有结构简单、无风机噪声、不易发生故障等优点，但传热效率低；空气强制对流式传热效率高、结构紧凑、使用比较方便，但风机有一定的噪声。
常见的冷热冲击试验箱制冷系统冷凝器有百叶窗式、钢丝管式、内藏式和翅片盘管式四种。

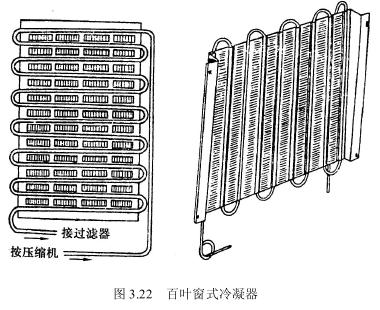

如图3.22所示为百叶窗式冷凝器，它是将冷凝管压抱在冲有百叶窗孔的薄钢板上，依
靠空气自然对流将热量散发出去。百叶窗式冷凝器常采用直径为4～6mm，厚为0.5～lmm
的钢管，散热板采用0.5mm的碳素钢板

如图3.23所示为钢丝管式冷凝器，采用的是邦迪管和盘管，然后将盘管置于专门用来装卡和焊接的设备上面，在盘管垂直方向的两侧均匀地焊接上许多直径为1.6mm的碳素钢丝，钢丝间距为4～6mm。

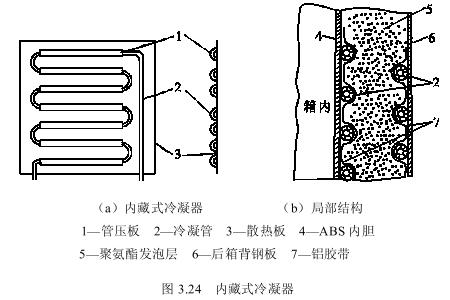

如图3.24所示为内藏式冷凝器，是将铜管或邦迪管制成的盘管挤压或贴敷于冷热冲击试验箱外壳的内侧表面，利用冷热冲击试验箱壳的外壁向外散热。这种冷凝器具有占有空间小、便于清桔、不易碰损等优点，但其散热性能不如百叶窗式和钢丝管式好。

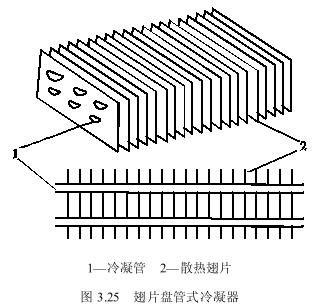

如图3.25所示为冷热冲击试验箱制冷系统翅片盘管式冷凝器，其盘管采用铜管制成。它是在U形管上按照一定的片距，穿套上厚度为0.15～0.2mm的铝片，再经机械胀管，焊接上小U形回弯管后制成。
