LD/LED的P-I-V特性曲线测试半导体激光器的结构

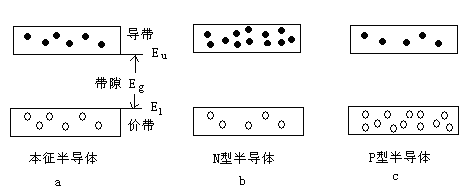

半导体是由大量原子周期性有序排列构成的共价晶体，由于邻近原子的作用，电子所处的能态扩展成能级连续分布的能带，如下图（a）所示，能量低的能带称为价带，能量高的能带称为导带，导带底的能量Eu和价带顶的能量El之间的能量差称为禁带宽度或带隙，不同的半导体材料有不同的带隙。本征半导体中导带和价带被电子和空穴占据的几率是相同的，N型半导体导带被电子占据的几率大，P型半导体价带被空穴占据的几率大。如下图（b）、（c）所示。

图2  半导体激光器的电子和空穴分布

半导体激光器的结构多种多样，基本结构是下图所示的双异质结平面条形结构。这种结构由三层不同类型半导体材料构成，中间层通常为厚度为0.1～0.3μm的窄带隙P型半导体，称为有源层，作为工作介质，两侧分别为具有较宽带隙的N型和P型半导体，称为限制层。具有不同带隙宽度的两种半导体单晶之间的结构称为异质结。有源层与右侧的N层之间形成的是P--N异质结，而与左侧的P层之间形成的是P--P异质结，故这种结构又称N-P-P双异质结构，简称DH结构。

图3  半导体激光器的基本结构

施加正向偏压后，就能使右侧的N层向有源层注入电子，左侧的P层向有源层注入空穴，但由于左侧的P层带隙宽，导带的能态比有源层高，对注入电子形成了势垒，注入到有源层的电子不可能扩散到P层，同理，注入到有源层的空穴也不可能扩散到N层。这样，注入到有源层的电子和空穴被限制在0.1～0.3μm的有源层内，形成了粒子数的反转分布。

前后两个晶体解理面作为反射镜构成谐振腔。

给半导体激光器施加正向偏压，即注入电流是维持有源层介质的原子永远保持粒子数的反转分布，自发辐射产生的光子作为激发光子诱发受激辐射，受激辐射产生的更多新光子作为新的激发光子诱发更强的受激辐射。
