一、概述

如果一个器件、元件或将用于制造器件的材料重复地受到温度急剧变化(模拟飞机冷天执行任务和热天执行任务)(这种影响可以通过许多不同的方式获得，例如重复地把一个器件从温度存在很大差异的设备来回放入和取出，或在冷热的环境下断续地操作器件)，它们总是在工作特性方面发生变化或导致物理失效。

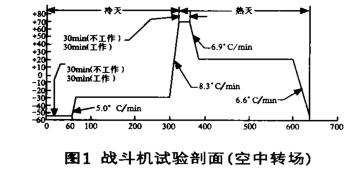

快速温度变化箱是当元器件受到快速温度变化时，通过控制这种变化来检测元器件及材料性能的设备。这种设备主要用于电子元件以及航天航空设备和仪器的质量评估、试验及相关研究，例如用于战斗机空中转场、近距离支援等国家军准的试验剖面。通常把此试验剖面或类似的试验剖面作为快速温度变化试验的依据。一个标准的战斗机试验剖面(空中转场)包括下面的部分。如图(1)。上述试验剖面既模拟冷天执行任务，又模拟热天执行任务时温度变化的情况。在整个试验期间，可以重复上述循环。

二、设备简介

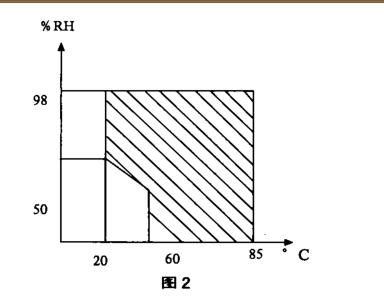

此类设备可用于电子、电工、军工、科技产品按国标、国军标进行高温、低温、湿热、高低温快速温变等可靠性与环境试验。操作者只需在设备的控制面板上简单地设置试验条件，试样所需的各种环境条件便可在设备的样品区内自动得到。设备自身各种协调运行均是在计算机的控制下自动实现的。其主要技术指标：(以快速变化温湿度试验室GTQ L5W—l 1 9W GP为例加以阐述。)内容积l1．9m 3温度范围一70_+8 5~：降温时间+80一一4 0℃(带负载5℃min线性，即每5分钟检测一次平均值)；升温时间一4 0一+80℃(带负载5℃／m in线性，即每5分钟检测一次平均值)：负载300k g铝材料；温度波动度<±0．5℃；温度偏差<±2．O*C；湿度范围25—98％RH(+20~一+8 5℃)；湿度偏差<±3％RH(>75％RH时)湿度波动度<±2％RH(>75％RH时)湿热特性恒定和交变结构室体与机组分离，风速可调；

三、工作原理简介

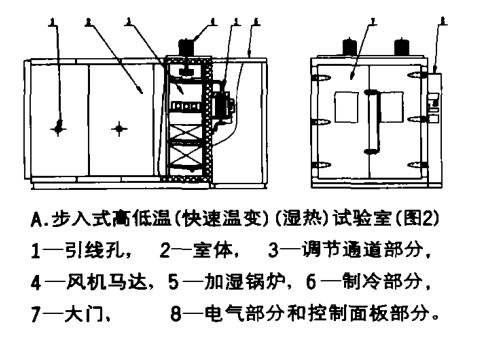

本设备主要包括有试验箱体、温湿度调节系统、电气控制系统、制冷系统等部分。试验箱体由外敷彩色钢板的聚胺脂发泡绝热预制板拼装而成，它构成设备的结构主体，为试验样品提供了一个与外界相对隔绝的独立空间。主箱体设有双开大门，并配有测试引线孑L、电热中空玻璃观察窗、照明灯。在大门的门框及门板的四周埋有电热丝，以防止低温试验时表面凝露结霜。如图(2)。温湿度调节系统的空气调节通道设于主箱体左侧。

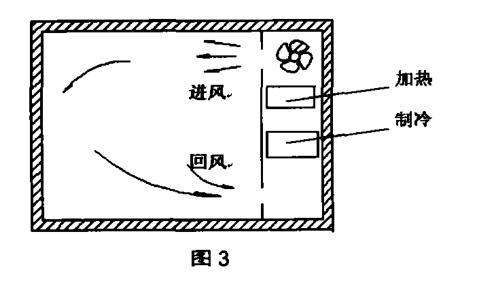

它由离心风机、空气调节通道支架及盖板等组成。加热器和加湿锅炉的通湿气管道以及制冷系统的蒸发器均位于调节通道内部，加湿锅炉位于试验室体后面，通过电加热水，使锅炉内产生蒸汽，蒸汽通过喷雾管进入湿热箱，对箱内空气进行加湿。设备采用强制空气对流的方法来进行热量的传递，以保证试验空间的温度均匀性。置于空气调节通道顶部的离心风机是空气循环流动的动力源。空气从调节通道底部进入通道，经过蒸发器和加热器进行热量交换后，在风机的作用下，由通道顶部出风口进入试验空间。如图(3)电气控制系统由可编程控制器、温度、湿度传感器、故障检测元件、执行元件等组成。从功能上包括温湿度控制系统和保护系统等部分。

温湿度控制采用M PC一2000A可编程制冷系统采用二元复叠制冷方式。选用高可靠压缩机、热力膨胀阀、干燥过滤器、电磁阀等部件，提高了系统的可靠性。采用水冷式冷凝器，以保证运行工况的稳定性。制冷回路包括主回路及辅助回路。控制器根据试验要求自动选择制冷回路，并根据需要调节输出的冷量，使之与所需冷量尽可能匹配，从而提高控制精度及制冷效率，降低运行费用。
