一、CH372芯片概述

目前USB接口芯片主要有两种：一种是内置有CPU功能的芯片，另外一种则是纯粹的USB接口而内部不集成有CPU的芯片，CH372就属于这类。在本设计中，因为USB接口只作为C8051F020单片机与U盘之间的通信桥梁，它不用与计算机连接，而且受到单片机写入数据的控制，因此内置有CPU功能接口的芯片不适合本设计要求，选择了CH372纯USB接口转换芯片。在单片机本地端，CH372芯片具有8位D0～D7数据总线、写引脚线（WR#）、读引脚线（RD#）、片选控制线（CS）及中断输出控制线（INT），能与C8051F020方便的连接。在计算机端只需调用CH372内的动态链接库，便可以方便的与计算机应用层操作对接。CH375芯片具有如下特点:

1）提供即插即用的USB设备接口，全速传输数据。

2）支持三种USB的数据传输方式：控制方式、批量方式及中断方式。

3）自动检测U盘的连接与断开的同时，发出此事件的通知。

4）内置了USB通讯的底层协议，使得单片机端的编程只完成数据交换即可。

5）工作电压为+5V且具有具有低功耗工作模式。

二、 C8051F020控制CH372的原理

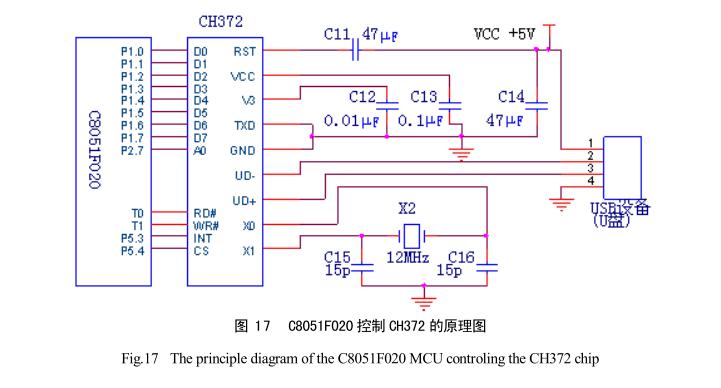

如图17所示，本设计中CH372的数据线连接单片机的P1.0～P1.7口；读引脚与写引脚分别对应单片机的读选通与写选通引脚；片选控制线与P5.4口相连；地址输入引脚A0与P2.7相连；中断输出线与普通引脚P5.3连接，采用查询方式获其中断请求。对CH372的操作分为数据传输与命令码写入两类。对数据的传输操作又分为一下两种情况：当WR=1且CS=RD=A0=0时，芯片内存储的数据经由D7～D0被读出；当RD=1且CS=RD=A0=0时，单片机经由D7～D0向CH372写入数据。对命令码写入的操作，当RD=A0=1且CS=WR=0时执行。
