一、操作步骤：

1、核相准备：将采集器X、Y分别安装在两棵绝缘操作杆上，打开主机电源。

2、仪器自校：将X、Y采集器分别挂靠在带电的电气设备或带电的高压线路的同一相的同一侧上，主机显示屏显示X、Y同相，说明仪器完好。

3、现场核相：将一个采集器的采集头放在某一相线路或设备的一侧不动，将另一个采集器的采集头放在线路或设备另一侧的任意一相上： （1）若主机显示屏显示“同相”，则X和Y采集器所测的导线是相同的一相；（2）若主机显示屏显示“不同相”，则X和Y采集器所测的导线不是相同的一相。

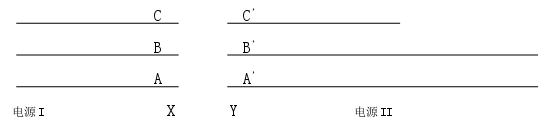

4、核相顺序：核相顺序按照AA’、AB’、AC’、BA’、BB’、BC’、CA’、CB’、CC’的顺序依次进行核相。

如图：

二、注意事项：

1、绝缘操作杆应每年进行一次工频耐压试验， 试验电压按220KV电压等级的绝缘操作杆进行（最细的一节内部有内置天线，此节不能进行耐压试验）。且每次使用前均应用2500V摇表进行绝缘电阻测量。

2、核相试验时，采集器在换相过程中不能横向移动，以防止造成两相之间短路。

3、35KV以上线路核相时，X和Y采集器应采用非接触方法核相。

4、当采集信号减弱或没有显示时，应检查采集器内的电池并立即更换新电池。
