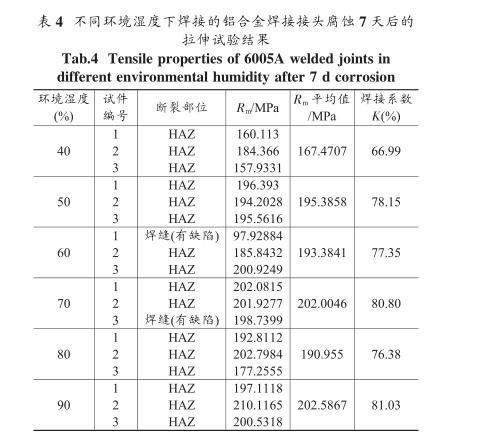

14天后其拉伸性能试验结果如表4、5所示。可见，腐蚀后，各环境湿度条件下焊接的铝合金焊接接头的拉伸试件均断在热影响区。腐蚀后焊接接头的

抗拉强度比腐蚀前有明显下降，这主要是由于焊接接头处蚀坑的出现，减少了有效截面面积，从而使抗拉强度降低。

(1)在6种环境湿度条件下焊接的6005A铝合金焊接接头，盐雾腐蚀14天后其腐蚀失重量比腐蚀7天后的失重量多，但是腐蚀速率低。

(2)盐雾腐蚀7天时，随焊接环境湿度的加大，焊接接头的腐蚀速率先升高后下降，入稳态流变阶段，随着变形程度的增加，动态再结晶继续进行，而晶粒尺寸趋于均匀，界面出现共同晶粒。

在AZ31与AZ31同种材质镁合金累积叠轧焊过程中界面两侧发生了动态再结晶现象。随变形量的增加，动态再结晶程度增大，界面孔洞逐渐消失，原界面处逐渐被再结晶形成的共同晶粒所覆盖。当累积叠轧变形量大于60%时，其界面结合良好。界面结合的机制是两侧晶粒通过动态再结晶在界面上形成共同晶粒。
